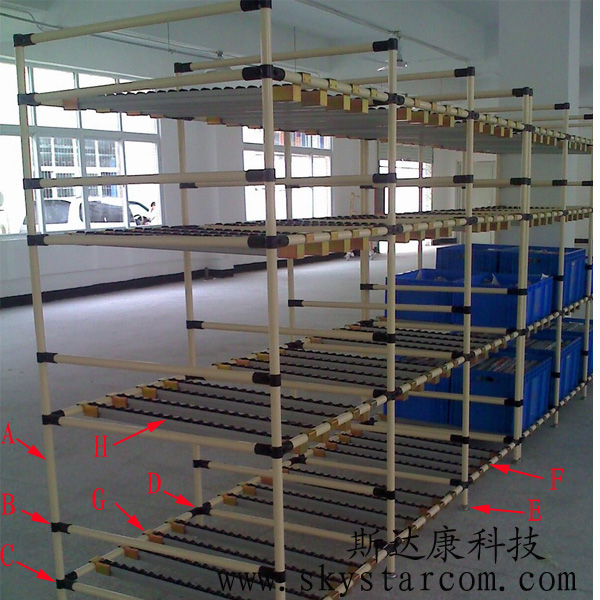

线棒滑轨物料架是将货物置于滚轮上,利用一边通道存货,另一边通道取货。料架朝出货方向向下倾斜,货物在重力作用下向下滑动。利用货物自重,实现货物的先进先出,存取方便,适于装配线两侧的工序转换、配送中心的拣选作业等场所,可配以电子标签,实现货物的信息化管理,减少库存浪费及搬运浪费。线棒滑轨架的组成也是灵活多变的,可根据实际需要配置各种不同的配件。本文以下图为例,讲讲各配件的名称及特点:

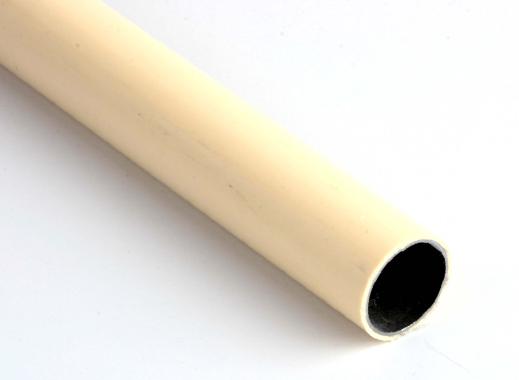

A:线棒
线棒也称为精益管、钢塑复合管或柔性管,是由优质钢管经过表面处理后,带有塑料树脂涂层的焊接钢管,外表面采用热塑粘合特殊塑料层,内表面覆防腐层组合而成。线棒直径为28MM,壁厚有0.8MM、1.0MM、1.2MM、1.5MM、2.0MM(2.0MM无现货,需订做)。

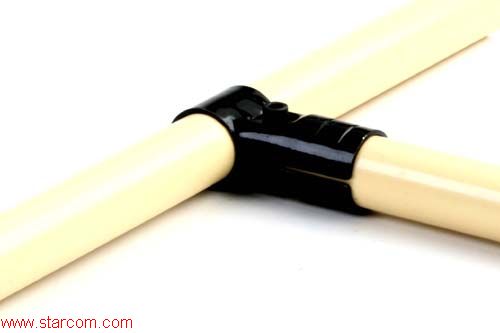

B:线棒接头HJ-1
黑色线棒接头HJ-1是采用2.5mm冷轧板裁剪成条后经多次工序冲压制成后,打磨烤漆而成,主要应用于两根柔性管组合成固定的T型结构

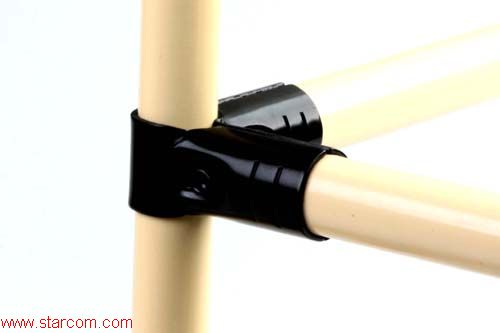

C:线棒接头HJ-2
黑色线棒接头HJ-2是采用2.5mm冷轧板裁剪成条后经多次工序冲压制成后,打磨烤漆而成,主要应用于三根柔性管组合成三维90度的结构。

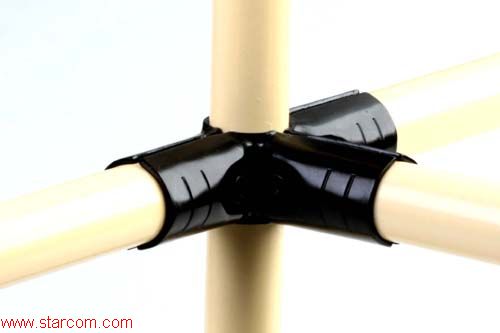

D:线棒接头HJ-3
黑色线棒接头HJ-3是采用2.5mm冷轧板裁剪成条后经多次工序冲压制成后,打磨烤漆而成,主要应用于四根柔性管组合成三维90度的结构。
E:金属脚杯EF-1200B
金属脚杯EF-1200B是配M10*70MM的螺杆,适用于任何内径28MM的圆管,主要功能是调节产品的高度及平整度。
F:滑轨低接头EF-2044W
滑轨低接头EF-2044W是由3mm厚的铁板经剪、冲、成型、焊接、镀锌而成,主要用于滑行装置一端的重力下滑限位使用。
G:滑轨平接头EF-2044C
滑轨平接头EF-2044C是由由3mm厚的铁板经剪、冲、成型、焊接、镀锌而成,主要用于滑行装置一端的连接使用。
H:铝型滑轨EF-2045
铝型滑轨EF-2045是由铝型材滚道架、ABS滚轮、ABS保持条、弹簧钢轮轴组成,适用于各种动力滑行的装置。
